Лекция 2. Основные алгоритмические конструкции (Algorithmic Constructs)¶

Алгоритм применительно к вычислительной машине — точное предписание, то есть набор операций и правил их чередования, при помощи которого, начиная с некоторых исходных данных, можно решить любую задачу фиксированного типа.

Алгоритмы в зависимости от цели, начальных условий задачи, путей её решения, определения действий исполнителя подразделяются следующим образом:

Линейный алгоритм — набор команд, выполняемых последовательно друг за другом.
Разветвляющийся алгоритм — алгоритм, содержащий хотя бы одно условие, в результате проверки которого выполняется один из двух возможных шагов.
Циклический алгоритм — алгоритм, предусматривающий многократное повторение одной и той же последовательности действий над новыми исходными данными.

Линейные алгоритмы¶

Основным элементарным действием в линейных алгоритмах является присваивание значения переменной величине. Если значение константы определено видом её записи, то переменная величина получает конкретное значение только в результате присваивания. Присваивание может осуществляться двумя способами: с помощью команды присваивания и с помощью команды ввода.

Рассмотрим пример. В школьном учебнике математики правила деления обыкновенных дробей описаны так:

Числитель первой дроби умножить на знаменатель второй.
Знаменатель первой дроби умножить на числитель второй.
Записать дробь, числитель которой — результат пункта 1, а знаменатель — пункта 2.

В алгебраической форме это выглядит так:

\[ \frac{a}{b} : \frac{c}{d} = \frac{a \cdot d}{b \cdot c} = \frac{m}{n} \]

Построим алгоритм деления дробей для ЭВМ. Сохраним те же обозначения переменных. Исходные данные — целочисленные переменные a, b, c, d. Результат — целые величины m и n.

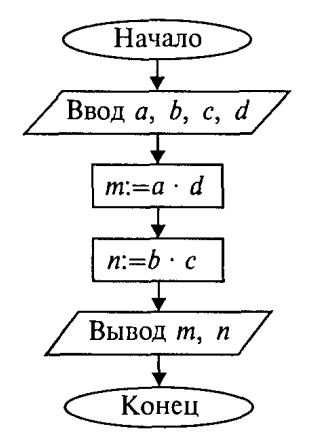

Блок-схема деления дробей

PythonGo

a, b, c, d = map(int, input().split())
m = a * d
n = b * c
print(m, n)

package main

import "fmt"

func main() {
    var a, b, c, d int
    fmt.Scan(&a, &b, &c, &d)
    m := a * d
    n := b * c
    fmt.Println(m, n)
}

Команда присваивания¶

Формат команды присваивания:

переменная := выражение

Знак := в псевдокоде читается как «присвоить» (в Python и Go используется =, причём в Go объявление с инициализацией — :=).

Команда присваивания обозначает следующие действия:

Вычисляется выражение.
Полученное значение присваивается переменной.

В описаниях алгоритмов необязательно соблюдать строгие правила записи выражений — их можно писать в обычной математической форме. Это ещё не язык программирования со строгим синтаксисом.

Команды ввода и вывода¶

Кроме присваивания, для получения данных извне и вывода результатов используются команды ввода и вывода. При выполнении команды ввода процессор прерывает работу и ожидает действий пользователя — обычно ввода значений с клавиатуры. Команда вывода направляет результаты на экран или другое устройство.

Обычно с помощью команды ввода присваиваются значения исходных данных, а команда присваивания используется для получения промежуточных и конечных величин.

Свойства команды присваивания¶

Рассмотрим последовательное выполнение четырёх команд:

Команда	a	b
`a := 1`	1	—
`b := a*2`	1	2
`a := b`	2	2
`b := a+b`	2	4

Этот пример иллюстрирует три основных свойства команды присваивания:

пока переменной не присвоено значение, она остаётся неопределённой;
значение, присвоенное переменной, сохраняется в ней вплоть до выполнения следующей команды присваивания этой переменной;
новое значение, присваиваемое переменной, заменяет её предыдущее значение.

Обмен значениями двух переменных¶

Даны две величины: X и Y. Требуется произвести между ними обмен значениями. Например, если первоначально X = 1, Y = 2, то после обмена должно стать X = 2, Y = 1.

Хорошая аналогия — два стакана: один с молоком, другой с водой. Чтобы обменять содержимое, нужен третий пустой стакан. Аналогично для обмена значениями двух переменных нужна третья переменная Z:

Команда	X	Y	Z
ввод X, Y	1	2	—
`Z := X`	1	2	1
`X := Y`	2	2	1
`Y := Z`	2	1	1

В Python и Go обмен можно сделать и без вспомогательной переменной — через множественное присваивание:

PythonGo

x, y = 1, 2
x, y = y, x  # x=2, y=1

x, y := 1, 2
x, y = y, x // x=2, y=1

Разветвляющиеся алгоритмы¶

Составим алгоритм решения квадратного уравнения \(a x^2 + b x + c = 0\). Исходные данные — коэффициенты \(a\), \(b\), \(c\). Решением в общем случае будут два корня \(x_1\) и \(x_2\), которые вычисляются по формуле:

\[ x_{1,2} = \frac{-b \pm \sqrt{b^2 - 4ac}}{2a} \]

«Наивная» реализация выглядит так:

PythonGo

import math

a, b, c = map(float, input().split())
d = b * b - 4 * a * c
x1 = (-b + math.sqrt(d)) / (2 * a)
x2 = (-b - math.sqrt(d)) / (2 * a)
print(x1, x2)

var a, b, c float64
fmt.Scan(&a, &b, &c)
d := b*b - 4*a*c
x1 := (-b + math.Sqrt(d)) / (2 * a)
x2 := (-b - math.Sqrt(d)) / (2 * a)
fmt.Println(x1, x2)

Слабость такого алгоритма видна невооружённым глазом — он не обладает важнейшим свойством качественного алгоритма: универсальностью по отношению к исходным данным. Какими бы ни были значения исходных данных, алгоритм должен приводить к определённому результату и завершать работу. Результатом может быть число или сообщение о том, что задача решения не имеет.

Чтобы построить универсальный алгоритм, требуется тщательно проанализировать математическое содержание задачи. Решение зависит от значений коэффициентов:

если a = 0, b = 0, c = 0 — любое x решение;
если a = 0, b = 0, c ≠ 0 — действительных решений нет;
если a = 0, b ≠ 0 — линейное уравнение, одно решение x = −c/b;
если a ≠ 0 и D = b² − 4ac ≥ 0 — два вещественных корня;
если a ≠ 0 и D < 0 — вещественных корней нет.

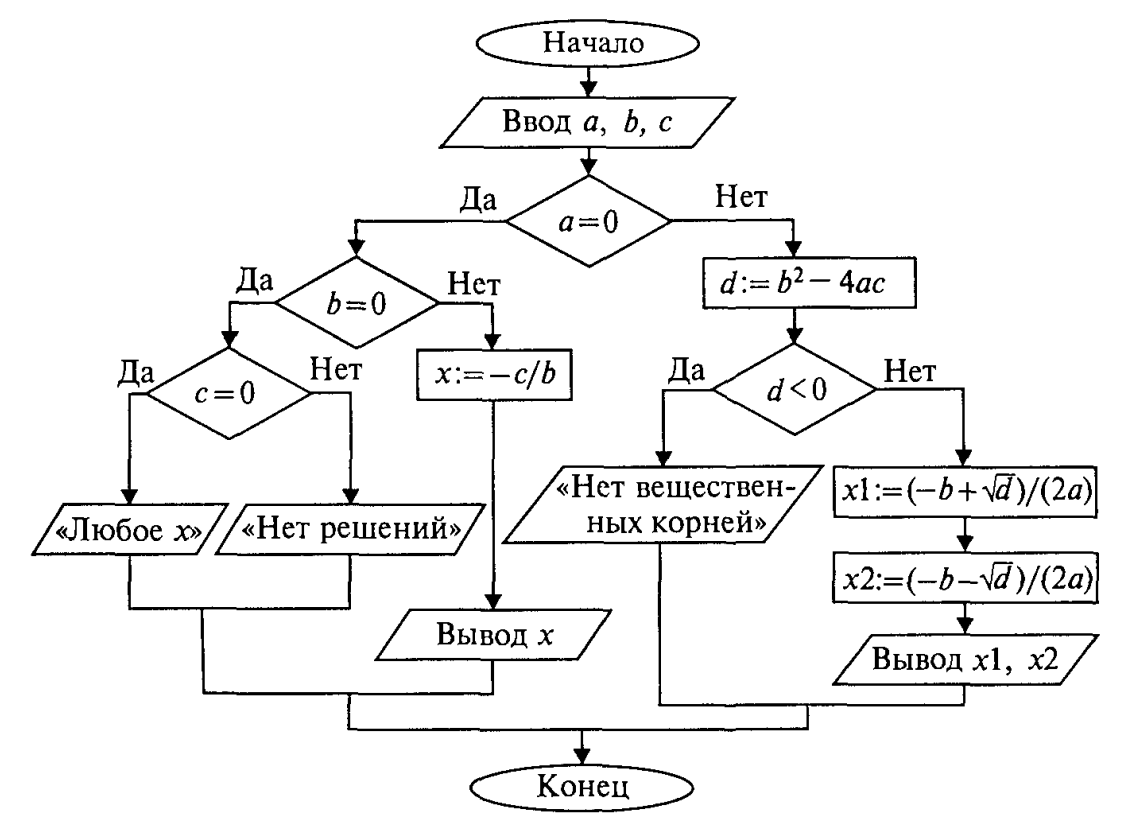

Блок-схема — полный анализ

PythonGo

import math

a, b, c = map(float, input().split())
if a == 0:
    if b == 0:
        if c == 0:
            print('любое X')
        else:
            print('нет решений')
    else:
        print(-c / b)
else:
    d = b * b - 4 * a * c
    if d < 0:
        print('нет вещественных корней')
    else:
        x1 = (-b + math.sqrt(d)) / (2 * a)
        x2 = (-b - math.sqrt(d)) / (2 * a)
        print(x1, x2)

var a, b, c float64
fmt.Scan(&a, &b, &c)
switch {
case a == 0 && b == 0 && c == 0:
    fmt.Println("любое X")
case a == 0 && b == 0:
    fmt.Println("нет решений")
case a == 0:
    fmt.Println(-c / b)
default:
    d := b*b - 4*a*c
    if d < 0 {
        fmt.Println("нет вещественных корней")
    } else {
        x1 := (-b + math.Sqrt(d)) / (2 * a)
        x2 := (-b - math.Sqrt(d)) / (2 * a)
        fmt.Println(x1, x2)
    }
}

В этом алгоритме многократно использована структурная команда ветвления:

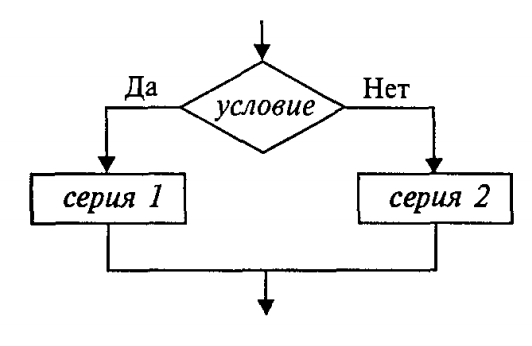

Команда ветвления

Общий вид команды ветвления в псевдокоде:

если условие то серия1
иначе серия2

Вначале проверяется условие. Если оно истинно, выполняется серия 1 (положительная ветвь). В противном случае выполняется серия 2 (отрицательная ветвь). Если на ветвях одного ветвления содержатся другие ветвления, такой алгоритм имеет структуру вложенных ветвлений.

Циклические алгоритмы¶

Цикл с предусловием (while)¶

Рассмотрим следующую задачу: дано целое положительное число n. Требуется вычислить n! (факториал):

Определение факториала

Используются три переменные целого типа: n — аргумент; i — промежуточная переменная; F — результат.

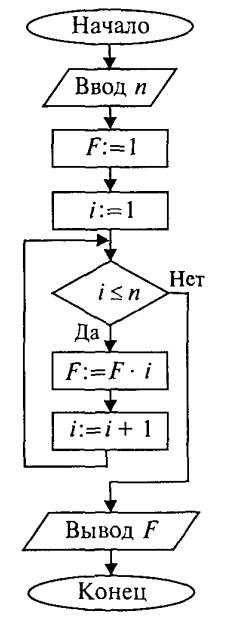

Блок-схема факториала

Для проверки правильности алгоритма построена трассировочная таблица для случая n = 3:

Шаг	n	F	i	Условие
1	3
2		1
3			1
4				1≤3, да
5		1
6			2
7				2≤3, да
8		2
9			3
10				3≤3, да
11		6
12			4
13				4≤3, нет
14		вывод

PythonGo

n = int(input())
f = 1
i = 1
while i <= n:
    f = f * i
    i = i + 1
print(f)

var n int
fmt.Scan(&n)
f, i := 1, 1
for i <= n {
    f = f * i
    i = i + 1
}
fmt.Println(f)

Алгоритм имеет циклическую структуру. Использована структурная команда «цикл-пока», или цикл с предусловием. Общий вид в блок-схеме:

Цикл с предусловием

пока условие:
  серия

Выполнение тела цикла повторяется, пока условие истинно. Когда условие становится ложным, цикл заканчивает работу.

Цикл с постусловием (do-while)¶

Цикл с предусловием — основная, но не единственная форма организации циклических алгоритмов. Другой вариант — цикл с постусловием. Вернёмся к алгоритму решения квадратного уравнения: если a = 0, это уже не квадратное уравнение. Будем считать, что пользователь ошибся при вводе, и предложим ему повторить ввод. Наличие такого контроля — признак хорошего качества программы.

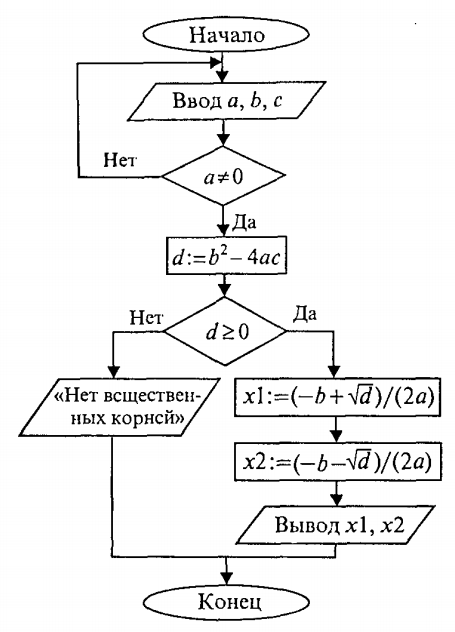

Блок-схема с repeat-until

PythonGo

import math

while True:
    a, b, c = map(float, input().split())
    if a != 0:
        break

d = b * b - 4 * a * c
if d >= 0:
    x1 = (-b + math.sqrt(d)) / (2 * a)
    x2 = (-b - math.sqrt(d)) / (2 * a)
    print(x1, x2)
else:
    print('нет вещественных корней')

var a, b, c float64
for {
    fmt.Scan(&a, &b, &c)
    if a != 0 {
        break
    }
}
d := b*b - 4*a*c
if d >= 0 {
    x1 := (-b + math.Sqrt(d)) / (2 * a)
    x2 := (-b - math.Sqrt(d)) / (2 * a)
    fmt.Println(x1, x2)
} else {
    fmt.Println("нет вещественных корней")
}

В Python и Go нет отдельной синтаксической формы repeat ... until/do ... while — её эмулируют через бесконечный цикл с break по условию.

Общий вид цикла с постусловием (он же «цикл-до»):

Цикл с постусловием

повторять:
  серия
до условие

Используется условие окончания цикла. Когда оно становится истинным, цикл завершается. В отличие от цикла с предусловием, тело цикла с постусловием гарантированно выполняется хотя бы один раз.

Цикл с вложенным ветвлением — алгоритм Евклида¶

Даны два натуральных числа M и N. Требуется вычислить их наибольший общий делитель — НОД(M, N).

Эта задача решается алгоритмом Евклида. Его идея основана на свойстве: если M > N, то НОД(M, N) = НОД(M − N, N). Другой факт, лежащий в основе алгоритма: НОД(M, M) = M.

Для «ручного» выполнения алгоритм можно описать так:

Если числа равны, взять их общее значение в качестве ответа; иначе продолжить.
Определить большее из чисел.
Заменить большее число разностью большего и меньшего.
Вернуться к выполнению пункта 1.

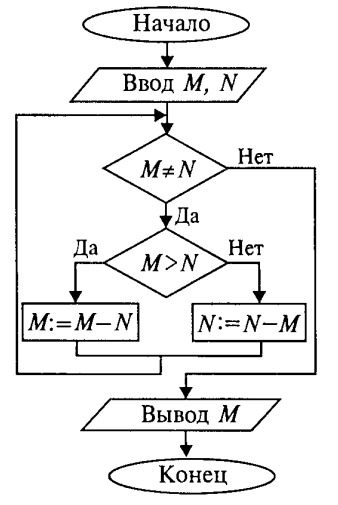

Блок-схема НОД

PythonGo

m, n = map(int, input().split())
while m != n:
    if m > n:
        m = m - n
    else:
        n = n - m
print(m)

var m, n int
fmt.Scan(&m, &n)
for m != n {
    if m > n {
        m = m - n
    } else {
        n = n - m
    }
}
fmt.Println(m)

Алгоритм имеет структуру цикла с вложенным ветвлением. Проделайте самостоятельно трассировку для случая M = 18, N = 12 — должно получиться НОД = 6.

Вспомогательные алгоритмы и процедуры¶

В теории алгоритмов известно понятие вспомогательного алгоритма — алгоритма решения некоторой подзадачи из основной решаемой задачи. В таком случае алгоритм решения исходной задачи называется основным алгоритмом.

В качестве примера рассмотрим следующую задачу: составить алгоритм вычисления степенной функции с целым показателем y = x^k, где k — целое число, x ≠ 0. В алгебре эта функция определена так:

Определение степенной функции

Для данной задачи в качестве подзадачи можно рассматривать возведение числа в целую положительную степень. Учитывая, что 1/x^(−n) = (1/x)^n, запишем основной алгоритм:

PythonGo

def stepen(a: float, k: int) -> float:
    """Возведение в целую положительную степень."""
    z = 1.0
    i = 1
    while i <= k:
        z = z * a
        i = i + 1
    return z

x = float(input())
n = int(input())
if n == 0:
    y = 1.0
elif n > 0:
    y = stepen(x, n)
else:
    y = stepen(1 / x, -n)
print(y)

func stepen(a float64, k int) float64 {
    z := 1.0
    for i := 1; i <= k; i++ {
        z = z * a
    }
    return z
}

func main() {
    var x float64
    var n int
    fmt.Scan(&x, &n)

    var y float64
    switch {
    case n == 0:
        y = 1.0
    case n > 0:
        y = stepen(x, n)
    default:
        y = stepen(1/x, -n)
    }
    fmt.Println(y)
}

В программе дважды присутствует обращение к вспомогательной функции stepen. Это алгоритм возведения вещественного основания в целую положительную степень путём многократного перемножения. Величины, стоящие в скобках при вызове, называются фактическими параметрами.

При определении функции в скобках перечисляются формальные параметры — с указанием их типов (явно в Go, опциональными аннотациями в Python). Между формальными и фактическими параметрами должны выполняться следующие правила соответствия:

по количеству — сколько формальных, столько и фактических;
по последовательности — первому формальному соответствует первый фактический параметр, и т. д.;
по типам — типы соответствующих формальных и фактических параметров должны совпадать.

Фактические параметры могут быть выражениями соответствующего типа.

Обращение к функции инициирует следующие действия:

Значения фактических параметров присваиваются соответствующим формальным.
Выполняется тело функции.
Возвращаемое значение передаётся в место вызова, и происходит переход к выполнению следующей команды.

В функции stepen нет команд ввода/вывода — начальные значения аргументов приходят через параметры, а результат возвращается оператором return. Таким образом, передача значений через параметры функций — это третий способ присваивания (наряду с командой присваивания и командой ввода).

Использование функций позволяет строить сложные алгоритмы методом последовательной детализации.

Прочие виды алгоритмов¶

Вероятностный (стохастический) алгоритм даёт программу решения задачи несколькими путями, приводящими к вероятному достижению результата.
Эвристический алгоритм (от греческого «эврика») — алгоритм, в котором достижение конечного результата однозначно не предопределено, как не обозначена вся последовательность действий. К эвристическим относятся, например, инструкции и предписания. В них используются универсальные логические процедуры и способы принятия решений, основанные на аналогиях, ассоциациях и прошлом опыте.

Программы для графического отображения алгоритмов¶

https://draw.io (онлайн)

Mermaid — встроен в сайт курса, диаграмма прямо в markdown:

flowchart TD
    A[Старт] --> B{t < 0?}
    B -- да --> C[надеть шубу]
    B -- нет --> D[надеть куртку]
    C --> E[Конец]
    D --> E

Microsoft Visio
Dia (бесплатная)
